¿Qué es un Reactor Químico?

Primero empezaremos explicando que es una reacción química, importante para entender todo lo demás sobre el reactor químico.

Reacción Química y Reactor

Es todo aquel proceso mediante el cual una sustancia química se transforma en otra diferente.

Sabiendo esto definiremos un Reactor Químico como el equipo capaz de desarrollar una reacción química en su interior.

En su interior ocurre un cambio debido a la reacción química y están diseñados para maximizar la conversión y selectividad de la reacción con el menor costo, tiempo, y mayor eficiencia posibles.

Un ejemplo es el reactor de una central nuclear para generar energía nuclear.

Funciones del Reactor Químico

Los reactores químicos tienen como funciones principales:

– Asegurar el tipo de contacto o modo de fluir de los reactantes en el interior del tanque, para conseguir una mezcla deseada con los materiales reactantes.

– Proporcionar el tiempo suficiente de contacto entre las sustancias y con el catalizador, para conseguir la extensión deseada de la reacción.

– Permitir condiciones de presión, temperatura y composición de modo que la reacción tenga lugar en el grado y a la velocidad deseada, atendiendo a los aspectos termodinámicos y cinéticos de la reacción.

Biorreactor

Si la reacción química es catalizada por el organismo que la contiene o por una enzima purificada, hablamos de biorreactores.

Un biorreactor puede ser también un dispositivo o sistema empleado para hacer crecer células o tejidos en operaciones de cultivo celula.

En términos generales, un biorreactor busca mantener ciertas condiciones ambientales propicias (pH, temperatura, concentración de oxígeno, etcétera) al elemento que se cultiva.

reactor quimico

Tipos de Reactores Químicos

Existen infinidad de tipos de reactores químicos, y cada uno responde a las necesidades de una situación en particular, entre los tipos más importantes, más conocidos, y mayormente utilizados en la industria se puede mencionar los siguientes:

a) REACTOR DISCONTINUO. Es aquel en donde no entra ni sale material durante la reacción, sino mas bien, al inicio del proceso se introducen los materiales, se lleva a las condiciones de presión y temperatura requeridas, y se deja reaccionar por un tiempo preestablecido, luego se descargan los productos de la reacción y los reactantes no convertidos.

También es conocido como reactor tipo Batch.

b) REACTOR CONTINUO. Mientras tiene lugar la reacción química al interior del reactor, éste se alimenta constantemente de material reactante, y también se retira ininterrumpidamente los productos de la reacción.

c) REACTOR SEMICONTINUO: Es aquel en el cual inicialmente se carga de material todo el reactor, y a medida que tiene lugar la reacción, se va retirando productos y también incorporando más material de manera casi continua.

d) REACTOR TUBULAR. En general es cualquier reactor de operación continua, con movimiento constante de uno o todos los reactivos en una dirección espacial seleccionada, y en el cual no se hace ningún intento por inducir al mezclado.

Tienen forma de tubos, los reactivos entran por un extremo y salen por el otro.

e) TANQUE CON AGITACIÓN CONTINUA. Este reactor consiste en un tanque donde hay un flujo continuo de material reaccionante y desde el cual sale continuamente el material que ha reaccionado.

La agitación del contenido es esencial, debido a que el flujo interior debe estar en constante circulación y así producir una mezcla uniforme.

f) REACTOR DE LECHO FLUIDIZADO. Se utiliza para reacciones donde intervengan un sólido y un fluido (generalmente un gas).

En estos reactores la corriente de gas se hace pasar a través de las partículas sólidas, a una velocidad suficiente para suspenderlas, con el movimiento rápido de partículas se obtiene un alto grado de uniformidad en la temperatura evitando la formación de zonas calientes.

g) REACTOR DE LECHO FIJO. Los reactores de lecho fijo consisten en uno o más tubos empacados con partículas de catalizador, que operan en posición vertical.

Las partículas catalíticas pueden variar de tamaño y forma: granulares, cilíndricas, esféricas, etc.

En algunos casos, especialmente con catalizadores metálicos como el platino, no se emplean partículas de metal, sino que éste se presenta en forma de mallas de alambre.

El lecho está constituido por un conjunto de capas de este material.

Estas mallas catalíticas se emplean en procesos comerciales como por ejemplo para la oxidación de amoniaco y para la oxidación del acetaldehídico a ácido acético.

h) REACTOR DE LECHO CON ESCURRIMIENTO. En estos reactores el catalizador sólido está presente como en el lecho fijo.

Los reactivos se hacen pasar en corrientes paralelas o a contracorriente a través del lecho.

i) REACTOR DE LECHO DE CARGA MÓVIL. Una fase fluida pasa hacia arriba a través de un lecho formado por sólidos.

El sólido se alimenta por la parte superior del lecho, se mueve hacia debajo de la columna y se saca por la parte inferior.

j) REACTOR DE BURBUJAS. Permiten hacer burbujear un reactivo gaseoso a través de un líquido con el que puede reaccionar, porque el líquido contiene un catalizador disuelto, no volátil u otro reactivo.

El producto se puede sacar del reactor en la corriente gaseosa.

k) REACTOR CON COMBUSTIBLE EN SUSPENSIÓN. Son similares a los reactores de burbujeo, pero la fase “líquida” esta formada por una suspensión de líquidos y partículas finas del catalizador sólido.

l) REACTOR DE MEZCLA PERFECTA. En este reactor las propiedades no se modifican ni con el tiempo ni con la posición, ya que suponemos que estamos trabajando en estado de flujo estacionario y la mezcla de reacción es completamente uniforme.

El tiempo de mezcla tiene que ser muy pequeño en comparación con el tiempo de permanencia en el reactor.

En la práctica se puede llevar a cabo siempre que la mezcla fluida sea poco viscosa y esté bien agitada

m) REACTORES DE RECIRCULACIÓN. Pueden ser:

CON DISPOSITIVO SEPARADOR, cuando se toma parte de la corriente de salida y se llevan directamente a la entrada del reactor.

SIN DISPOSITIVO SEPARADOR, cuando en la salida del reactor colocamos un dispositivo separador que hace que se separen reactivos y productos, luego los reactivos se recirculan de nuevo al reactor.

n) REACTORES DE MEMBRANA. Son aquellos que combinan la reacción y la separación en una sola unidad; la membrana selectivamente remueve una (o más) de las especies reactantes o productos.

Estos reactores han sido comúnmente usados para aplicaciones en las cuales los rendimientos de la reacción están limitados por el equilibrio.

También han sido propuestos y usados para otras aplicaciones; para incrementar el rendimiento y la selectividad de reacciones enzimáticas y catalíticas influyendo a través de la membrana sobre la concentración de una (o más) especies intermedias, removiéndolas selectivamente (o ayudando a mantenerlas en una concentración baja), evitando la posibilidad de que dichos compuestos envenenen o desactiven el catalizador y para proveer una interfase controlada entre dos o más reactantes.

o) FERMENTADORES. Este tipo de reactores utilizan hongos, los cuales forman un cultivo, el cual a su vez se transforma en una “sopa” espesa que contiene crecimientos filamentosos.

Un ejemplo se encuentra en la fabricación de antibióticos como la penicilina.

p) REACTOR TRICKLE BED. Este tipo de reactor supone la existencia de un flujo continuo de gas y otro de líquido hacia abajo sobre un lecho fijo de partículas sólidas catalíticas, las características de las partículas sólidas y de su empaquetamiento, junto con los caudales y propiedades de las dos corrientes de fluidos determinarán el régimen de flujo del reactor y también sus propiedades fluido-dinámicas.

También se pueden mencionar los reactores ISOTÉRMICOS, que son aquellos que trabajan u operan a una misma temperatura constante; y también los reactores ISOBÁRICOS, que son aquellos que trabajan u operan a una misma presión constante.

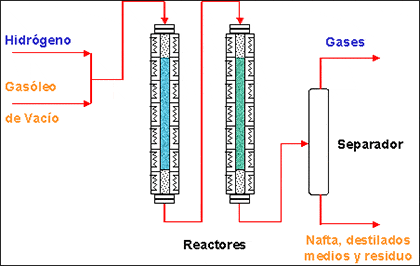

Veamos un ejemplo del funcionamiento de un reactor químico para separar el gasóleo en naftalina:

reactores quimicos

Aquí tienes imágenes de dos reactores químicos diferentes:

reactor quimicoreactor quimico que es
